ОБЛАСТЬ ПРИМЕНЕНИЯ

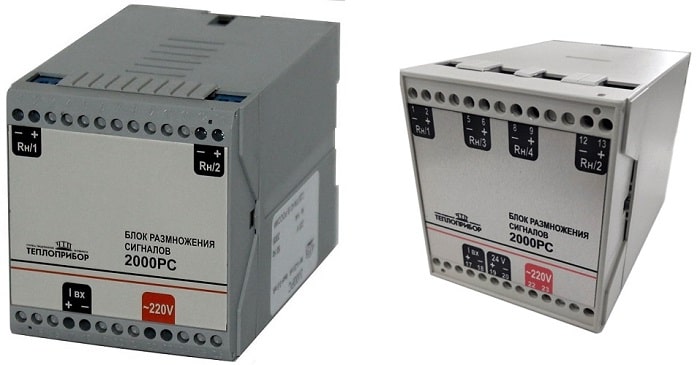

Блоки 2000РС предназначены для передачи или преобразования входного сигнала 0-5 или 4-20 мА в два или четыре унифицированных электрических сигнала постоянного тока в системах управления техпроцессами в химической, пищевой и других отраслях промышленности. 2000РС-АС-21 для атомных электростанций.
КРАТКОЕ ОПИСАНИЕ
Количество входов: 1 вход
Входные сигналы: унифицированный токовый сигнал 0-5 или 4-20 мА
Основная погрешность передачи и преобразования: не более + 0,2% от нормирующего значения.
Выходные сигналы: 2-4 унифицированных токовых сигнала 0-5, 4-20 мА.
Параметры окружающей среды:
— температура -10...+50 °С;
— влажность до 80% при +25°С (УХЛ 3).
Защита корпуса:
— пылевлагозащищенность — исполнение IP30;
— виброустойчивость — L3.
Питание: переменный ток (220+22/-33) В, частотой (50 ± 1) Гц.
Потребляемая мощность: не более 5 В·А.
Встроенный источник питания датчиков (24 ± 2,4) В, 20 мА.
Срок службы: 12 лет.
Межповерочный интервал: 2 года.
|
Диапазон измерения, мА
|
|
входного сигнала
|
выходных сигналов
|
| |
1-й канал
|
2-й канал
|
3-й канал
|
4-й канал
|
|
4-20
|
4-20
|
4-20
|
—
|
—
|
|
0-5
|
0-5
|
—
|
—
|
|
4-20
|
4-20
|
4-20
|
4-20
|
|
0-5
|
0-5
|
0-5
|
0-5
|
|
0-5
|
4-20
|
4-20
|
—
|
—
|
|
0-5
|
0-5
|
—
|
—
|
|
4-20
|
4-20
|
4-20
|
4-20
|
|
0-5
|
0-5
|
0-5
|
0-5
|
СХЕМА ПОДКЛЮЧЕНИЯ
Выходные цепи блока рассчитаны на работу с пассивными нагрузками не более 500 Ом для сигналов
(4-20) мА и не более 2,0 кОм для сигналов — (0–5) мА.
Преимущества:
— гальваническая развязка питание/вход/выход и выходов между собой;
— удобство монтажа и подключения;
— миниатюрные размеры;
— экономичность и компактность;
— не создают индустриальных помех.
Габаритные размеры, чертеж
Габаритные размеры, монтаж
Габаритные размеры: 772х78х111,5 мм.
Монтаж: на DIN-рейку (35 мм) или стену с помощью специального крепления
Исполнение блоков
|
Диапазон изменения, мА
|
|
Входного сигнала
|
Выходных сигналов
|
|
1 канал
|
2 канал
|
3 канал
|
4 канал
|
|
4-20
|
4-20
|
4-20
|
—
|
—
|
|
0-5
|
0-5
|
—
|
—
|
|
4-20
|
4-20
|
4-20
|
4-20
|
|
0-5
|
0-5
|
0-5
|
0-5
|
|
0-5
|
4-20
|
4-20
|
—
|
—
|
|
0-5
|
0-5
|
—
|
—
|
|
4-20
|
4-20
|
4-20
|
4-20
|
|
0-5
|
0-5
|
0-5
|
0-5
|
|
