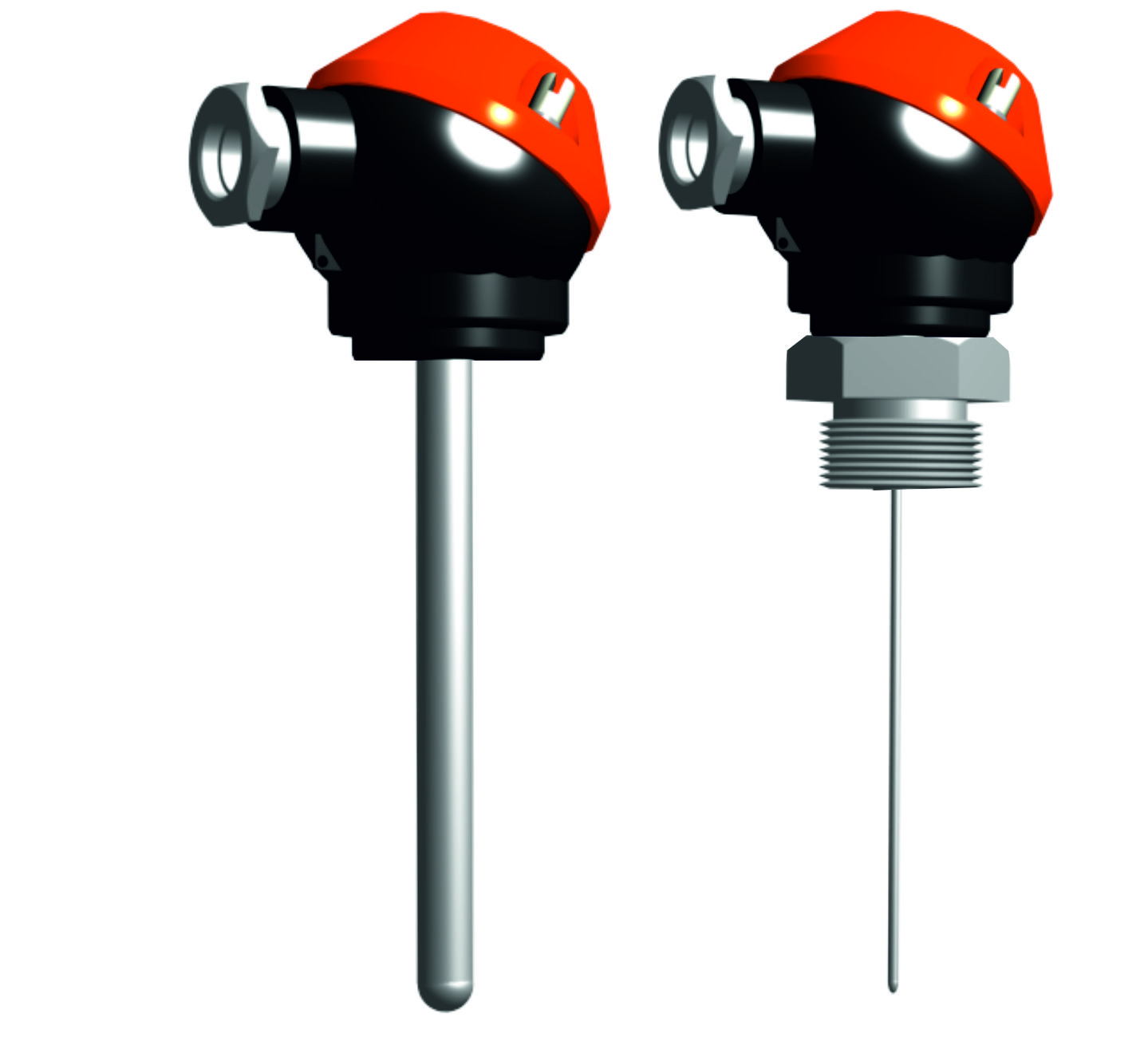

Малогабаритные датчики. Предназначены для измерений температуры жидких и газообразных химически неагрессивных, а так же агрессивных сред, не разрущающих материал защитной арматуры.
HCX:
— для ТСП: 100П (W100= 1,391); Pt1ОО (W100= 1,385);
— для ТСМ: 100М.
Класс допуска: АА, А,В,С.

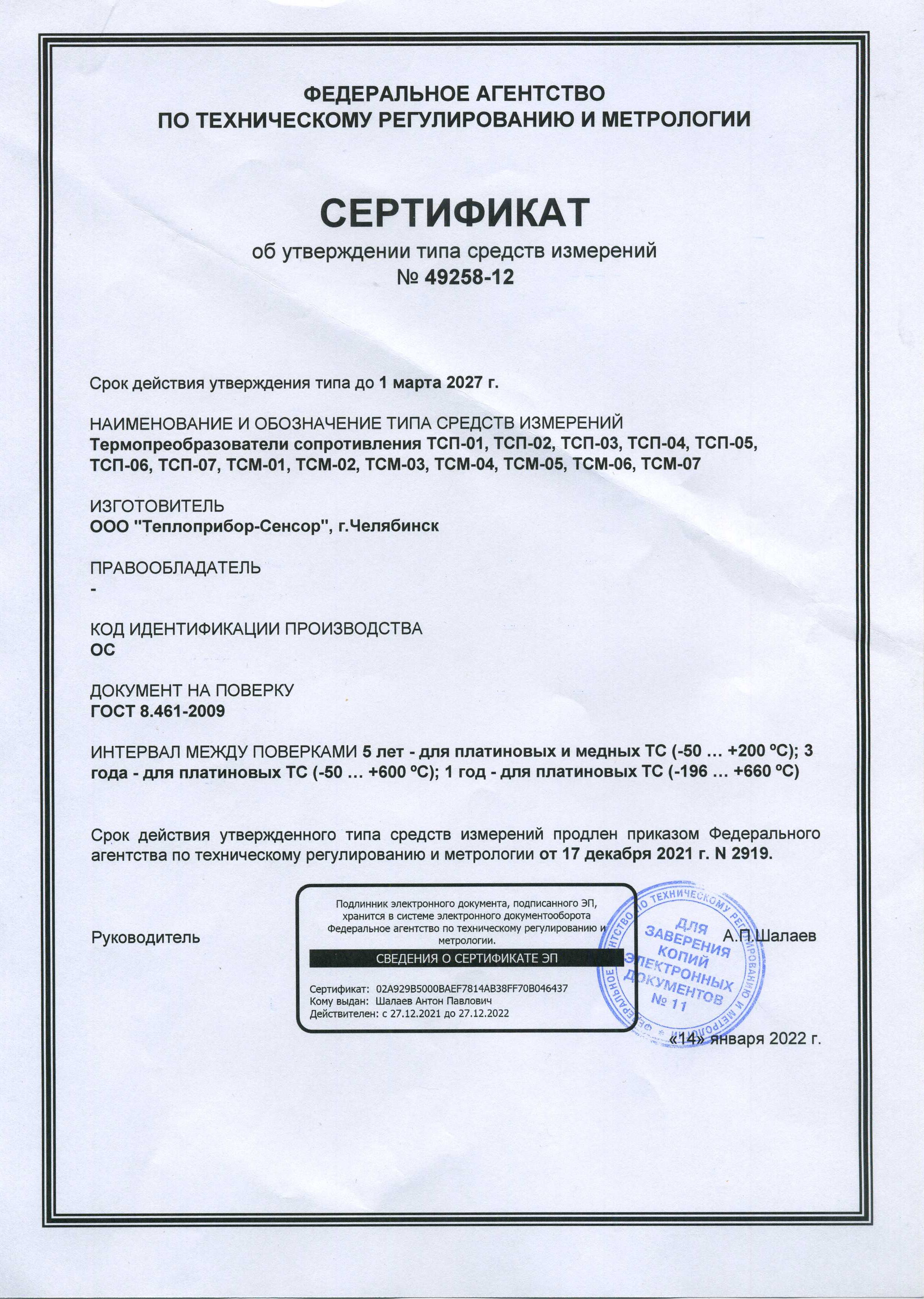

Интервал между поверками от 3 до 5 лет.

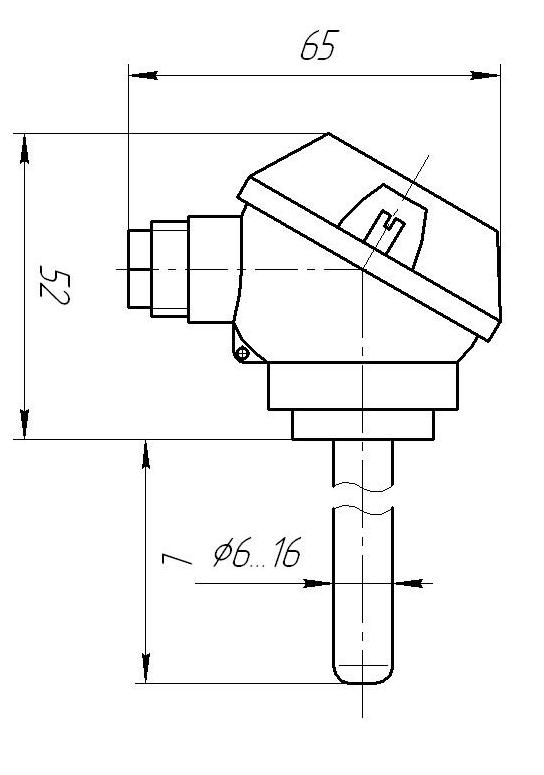

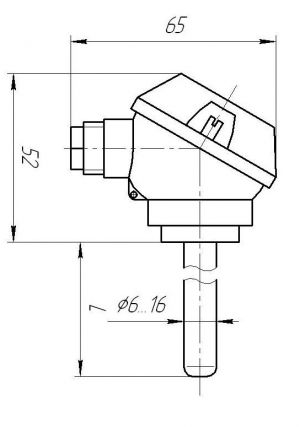

Диапазон измерений -196...+600 °С. Тип защитной арматуры — кабель RTD в стальной оболочке (12Х18Н10Т). Диаметр арматуры 8 или 10мм. Материал клеммной головки — алюминиевый сплав, размер 65х52мм.
Пример записи при заказе:
|
ТСП-01-01, 100мм, 100П/B/2х3, -50+200(5), 2ЧЭ, d8, С4, ТУ 4211-070-00226253-2011 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Обозначение технических условий1 |
|
|
|
|
|
|
|
|
|
|
Климатическое исполнение |
|
|
|
|
|
|
|
Диаметр погружной части, мм |
|
|
|
|
|
|
Количество ЧЭ2 |
|
|
|
|
|
Межповерочный интервал (МПИ) |
|
|
|
|
Диапазон измеряемых температур |
|
|
|
Схема соединения проводников с ЧЭ |
|
|
Класс допуска |
|
|
Номинальная статическая характеристика (НСХ) |
|
|
Длина монтажной части L, мм3 |
|
|

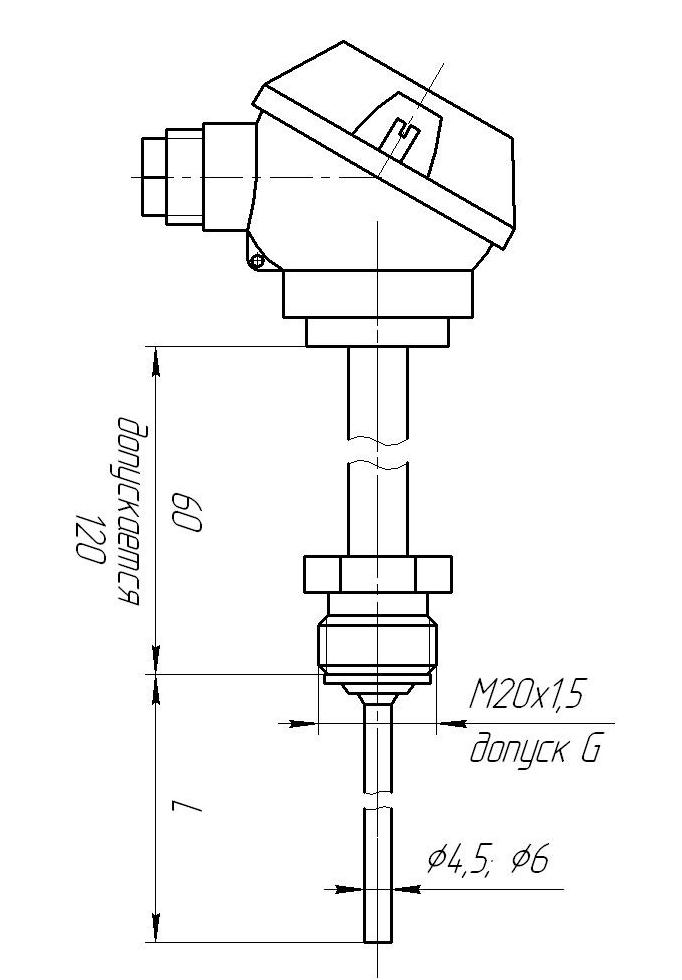

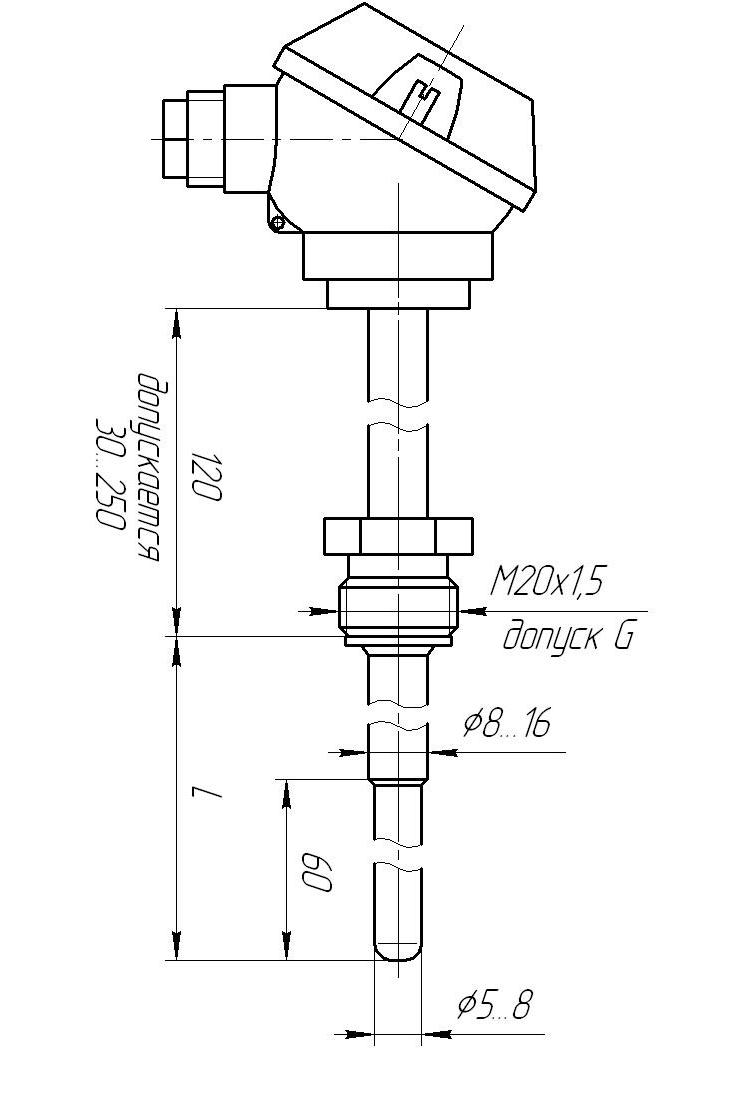

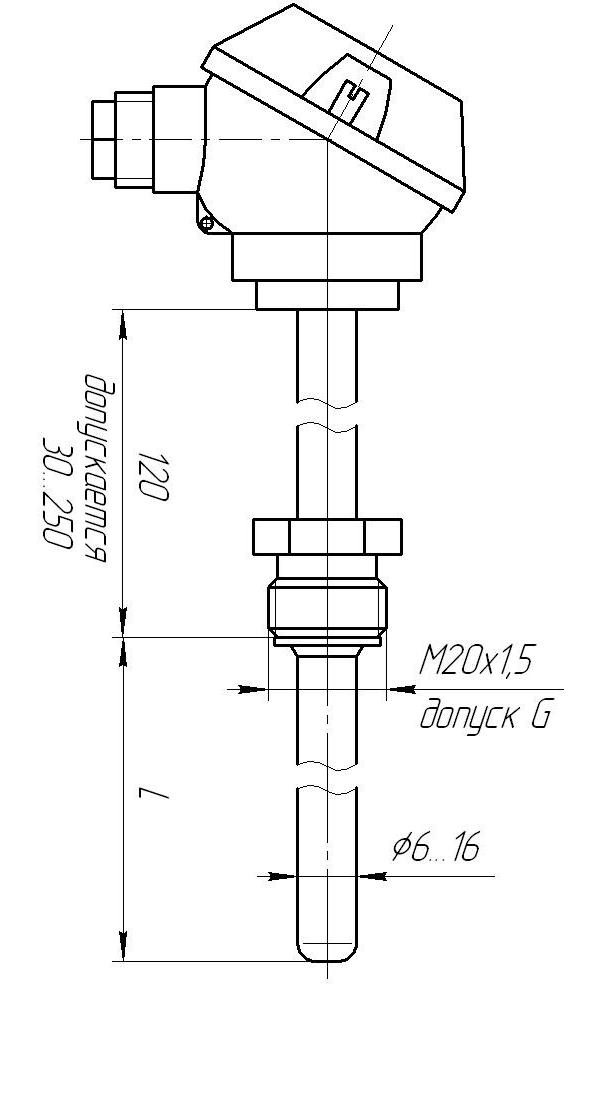

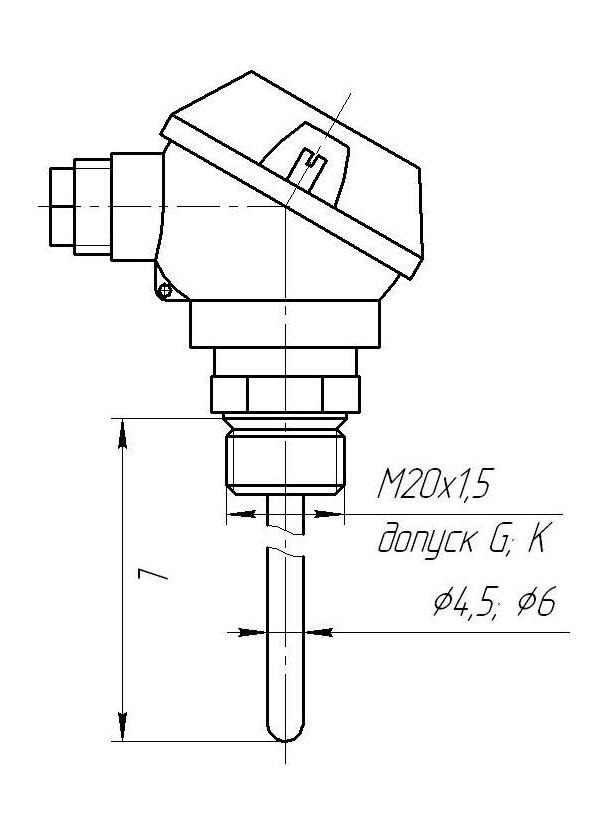

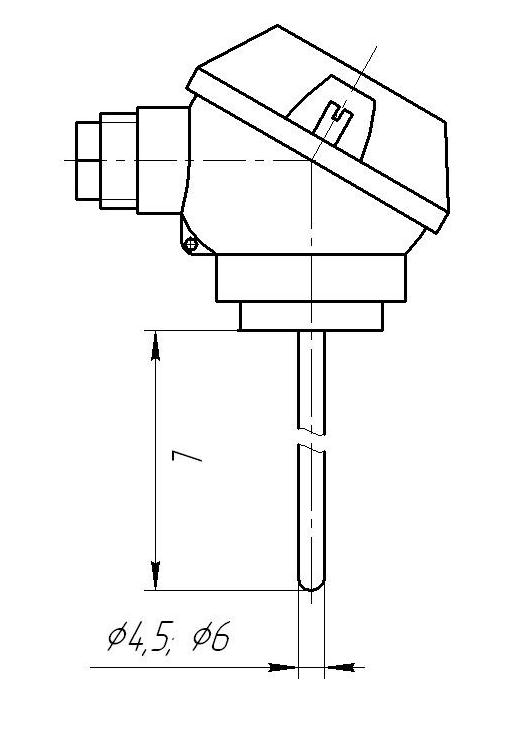

Исполнение термопреобразователя (см. приложение Б) |
|
|
Термопреобразователь сопротивления платиновый |
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечания
- Обозначение технических условий допускается не указывать.
- 1 ЧЭ – не указывается.
- Длина монтажной части может быть любой в пределах значений, указанных в таблице Б.1. Для исполнений ТСП/ТСМ-04-02, ТСП/ТСМ-04-03, ТСП/ТСМ-05-01 дополнительно в скобках указывается длина удлинительного провода L1 в мм (например, ТСП-04-02, 120(5000) мм).
- У ТС во взрывозащищенном исполнении в условном обозначении добавляется индекс «Ех» (например, ТСП-01-01-Ех).
- В строке заказа, по требованию заказчика, может быть указан материал погружной части.
