Предназначены для измерения температуры газообразных и жидких химически неагрессивных и агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры. Датчики температуры с кабельной вставкой.
Диапазон измерения
|
ТХК-0193К, -01К, -02К, -03К; ТХА-1393К, -01К, -02К
|
-40...+600 °С
|
|
ТЖК-0193К, К-Т1,-Т4; -01К,-01К-Т1,-Т4; -02К,-02К-Т1,-Т4
|
-40...+750 °С
|
|
ТХА-0193К, -01К, -02К, -03К; ТХА-1393К, -01К, -02К
|
-40...+800 °С
|
|
ТХА-0193К-Т4, -01К-Т4, -02К-Т4, -03К-Т4; ТХА-1393К-Т4, -01К-Т4, -02К-Т4
|
-40...+900 °С
|
|
ТХА/ТНН-0193К-Т1, -01К-Т1, -02К-Т1, -03К-Т1; ТХА/ТНН-1393К-Т1, -01К-Т1, -02К-Т1
|
-40...+1000 °С
|
|
ТНН -0193К-Т3; -01К-Т3; -02К-Т3; -1393К-Т3, -01К-Т3; -02К-Т3
|
-40...+1250 °С
|
Класс допуска чувствительного элемента:
для ТХА, ТЖК, ТНН — 1,2;
для ТХК — 2.
В зависимости от материала защитной арматуры рекомендуются следующие измеряемые среды
|
Материал защитной арматуры
|
Измеряемая среда
|
|
Сталь
12Х18Н10Т
|
Окислительные газовые среды, газовые потоки, разбавленные растворы азотной, уксусной кислот, щелочей и солей.
При температуре до +800 ºС — неподвижные окислительные газовые среды, при температуре до +600 ºС — газовые потоки, при наличии механических нагрузок. Не рекомендуются серосодержащие среды, а также соляная, серная, плавиковая, горячая фосфорная и кипящие органические кислоты.
|
|
Сталь
10Х23Н18 (Т1)
|
Установки для конверсии метана, пиролиза. Не рекомендуются температуры +600…+800 ºС (из-за склонности стали к отпускной хрупкости).
Сталь — немагнитная, не устойчива к серосодержащим средам.
|
|
Сплав
ХН45Ю (Т3)
|
Неподвижная окислительная газовая среда, газовые потоки, наличие механических нагрузок.
|
|
Сталь
10Х17Н13М2Т (Т4)
|
Агрессивная кислотная среда, включая действие растворов кипящей фосфорной, серной, 10%-ной уксусной кислоты и сернокислые среды до +400 ºС.
|
|

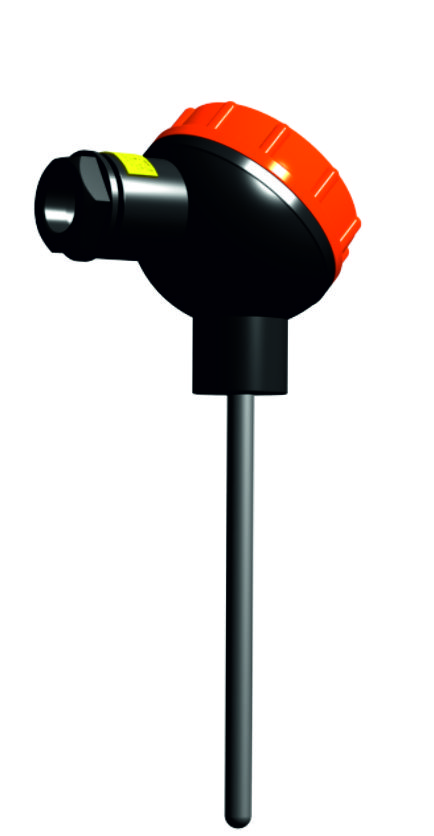

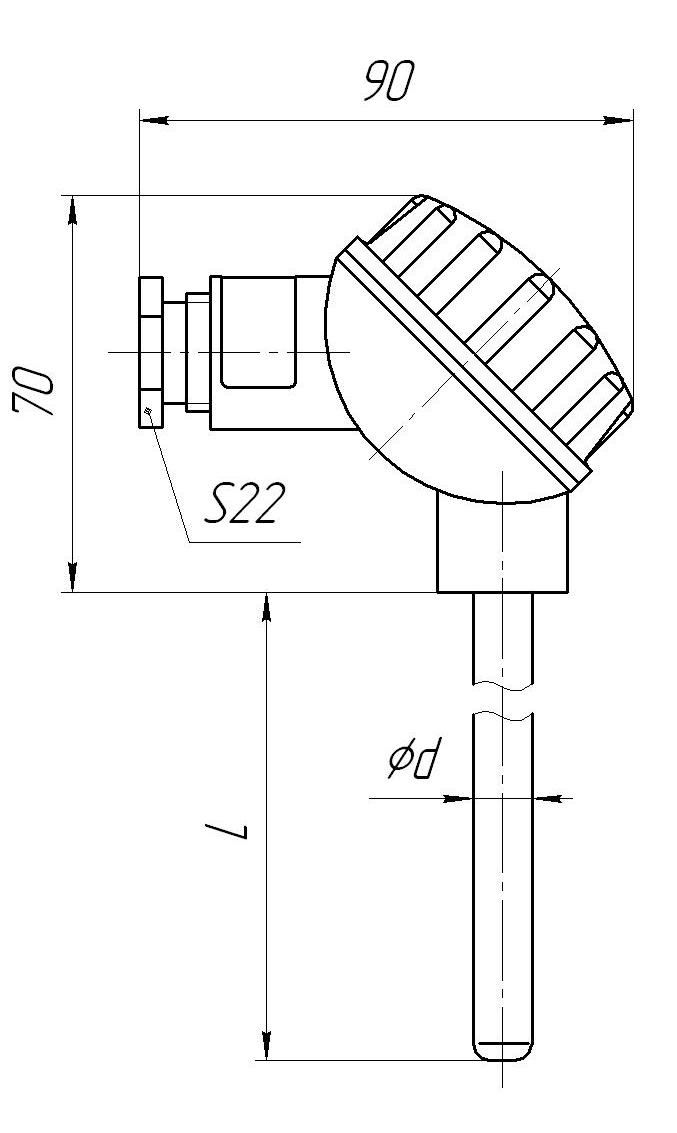

ТХА/ТХК/ТЖК/ТНН-0193К
|
Материал головки — термостойкая пластмасса. Защитная арматура Ø10 мм, без штуцера. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0,4 МПа. Один чувствительный элемент.
|
|
ТХА/ТХК/ТЖК/ТНН-1393К
|
То же, что ТХА/ТХК/ТЖК/ТНН-0193К, но два чувствительных элемента.
|
|

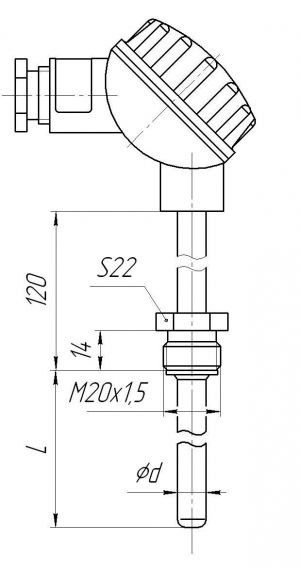

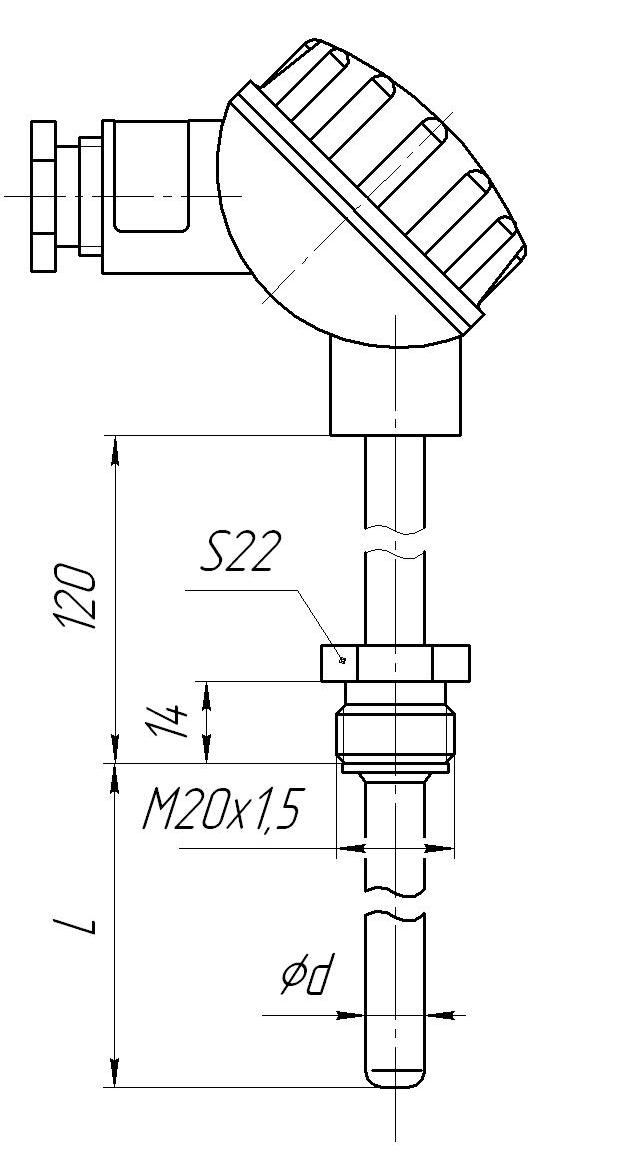

ТХА/ТХК/ТЖК/ТНН-0193К-01
|
Материал головки — термостойкая пластмасса. Защитная арматура Ø10 мм, штуцер подвижный М20х1,5. Рабочий спай изолирован. Условное давление измеряемой среды Ру=6,3 МПа. Один чувствительный элемент.
|
|
ТХА/ТХК/ТЖК/ТНН-1393К-01
|
То же, что ТХА/ТХК/ТЖК/ТНН-0193К-01, но два чувствительных элемента.
|
|

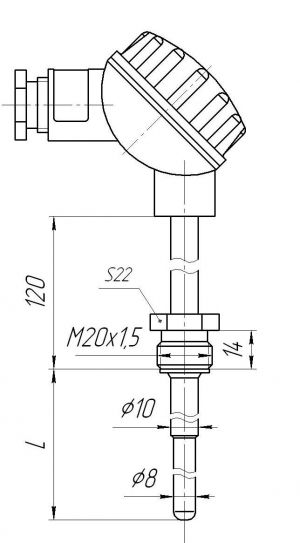

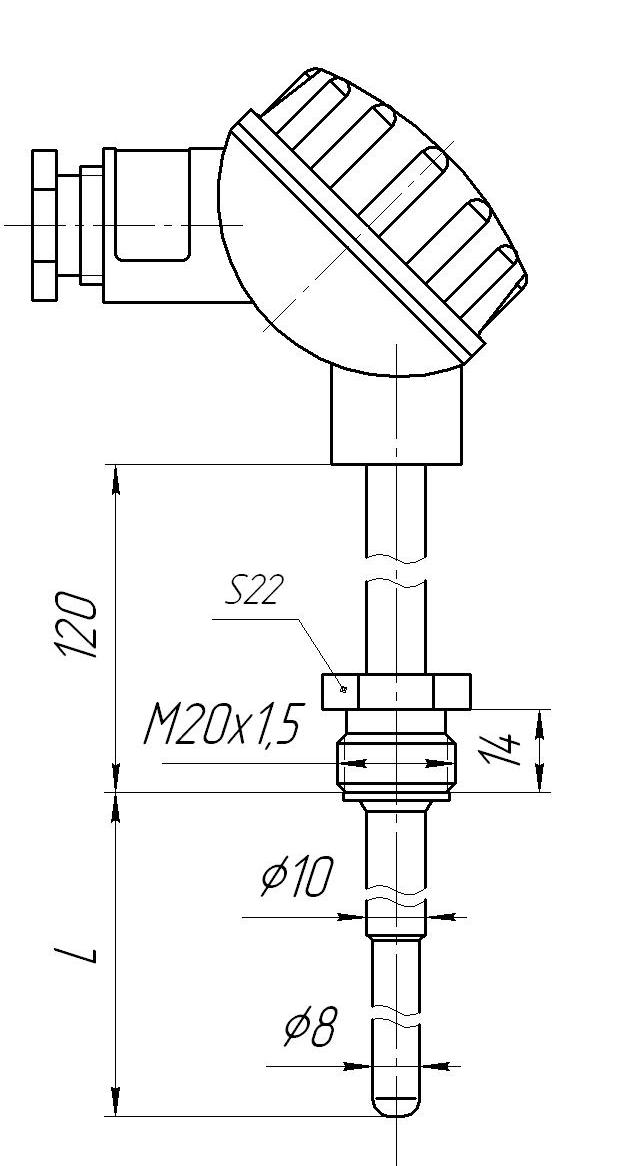

ТХА/ТХК/ТЖК/ТНН-0193К-02
|
Материал головки — термостойкая пластмасса. Защитная арматура Ø10 мм, штуцер подвижный М20х1,5 и утонением 8х60 мм. Рабочий спай изолирован. Условное давление измеряемой среды Ру=6,3МПа. Один чувствительный элемент.
|
|
ТХА/ТХК/ТЖК/ТНН-1393К-02
|
То же, что ТХА/ТХК/ТЖК/ТНН-0193К-02, но два чувствительных элемента.
|
|

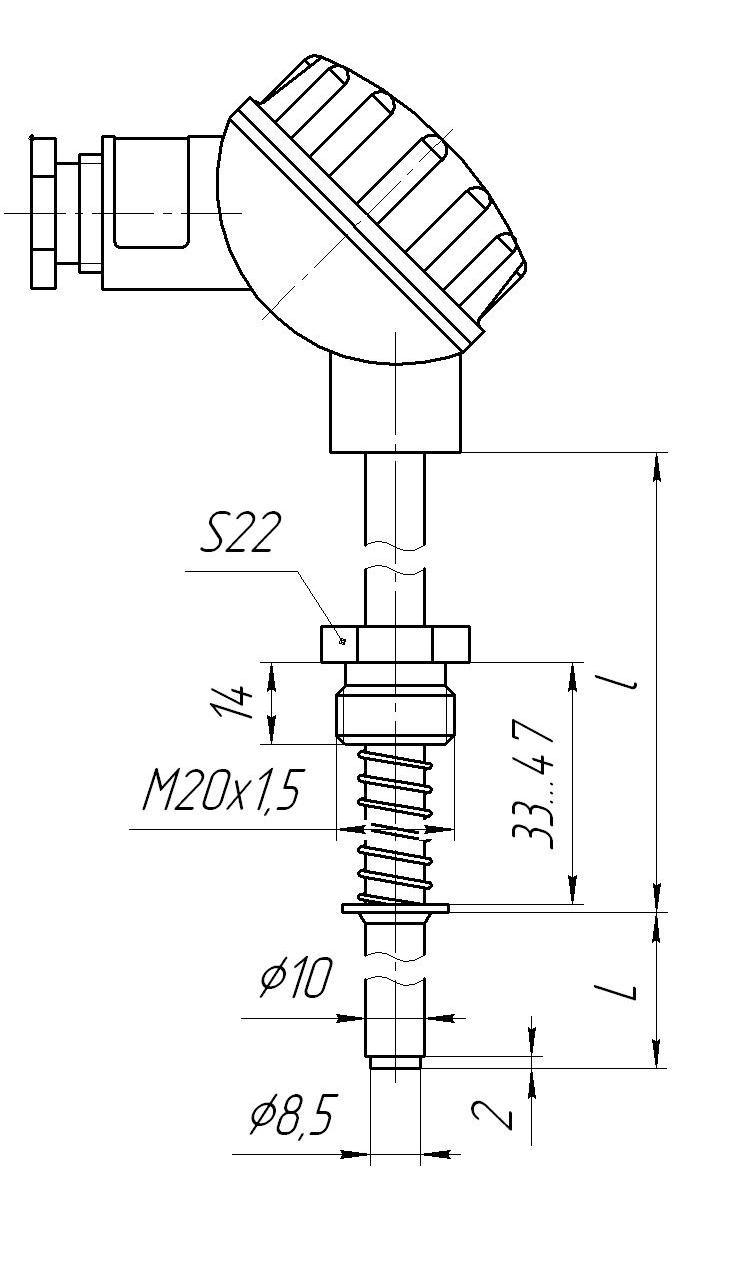

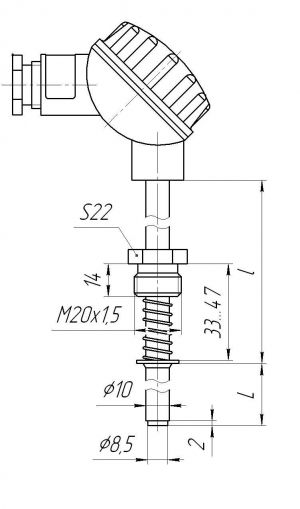

ТХА/ТХК-0193К-03
|
Материал головки — термостойкая пластмасса. Защитная арматура Ø10 мм, штуцер подвижный М20х1,5 и утонением 8х2 мм. Предусмотрена пружина для обеспечения надежного контакта с измеряемой поверхностью. Рабочий спай изолирован. Условное давление измеряемой среды Ру=6,3МПа. Один чувствительный элемент.
|
