Предназначены для измерения температуры газообразных нейтральных и окислительных сред, воздуха, инертных газов, не взаимодействующих с материалом термоэлектродов и неразрушающих материал защитной арматуры. Используются в печах с продуктами горения твердого и газообразного топлива (расплавы не разрушающие материал защитной арматуры).
Диапазоны измерения:
| ТПП |
0...+1300°С |
| ТПР |
+600...+1600°С |
Номинальные статические характеристики:
для ТПП: S, R;
для ТПР: В (по ГОСТ Р 8.585).
Класс допуска чувствительного элемента:
для ТПП-1,2 (по ГОСТ 6616);
для ТПР-2 (по ГОСТ 6616).

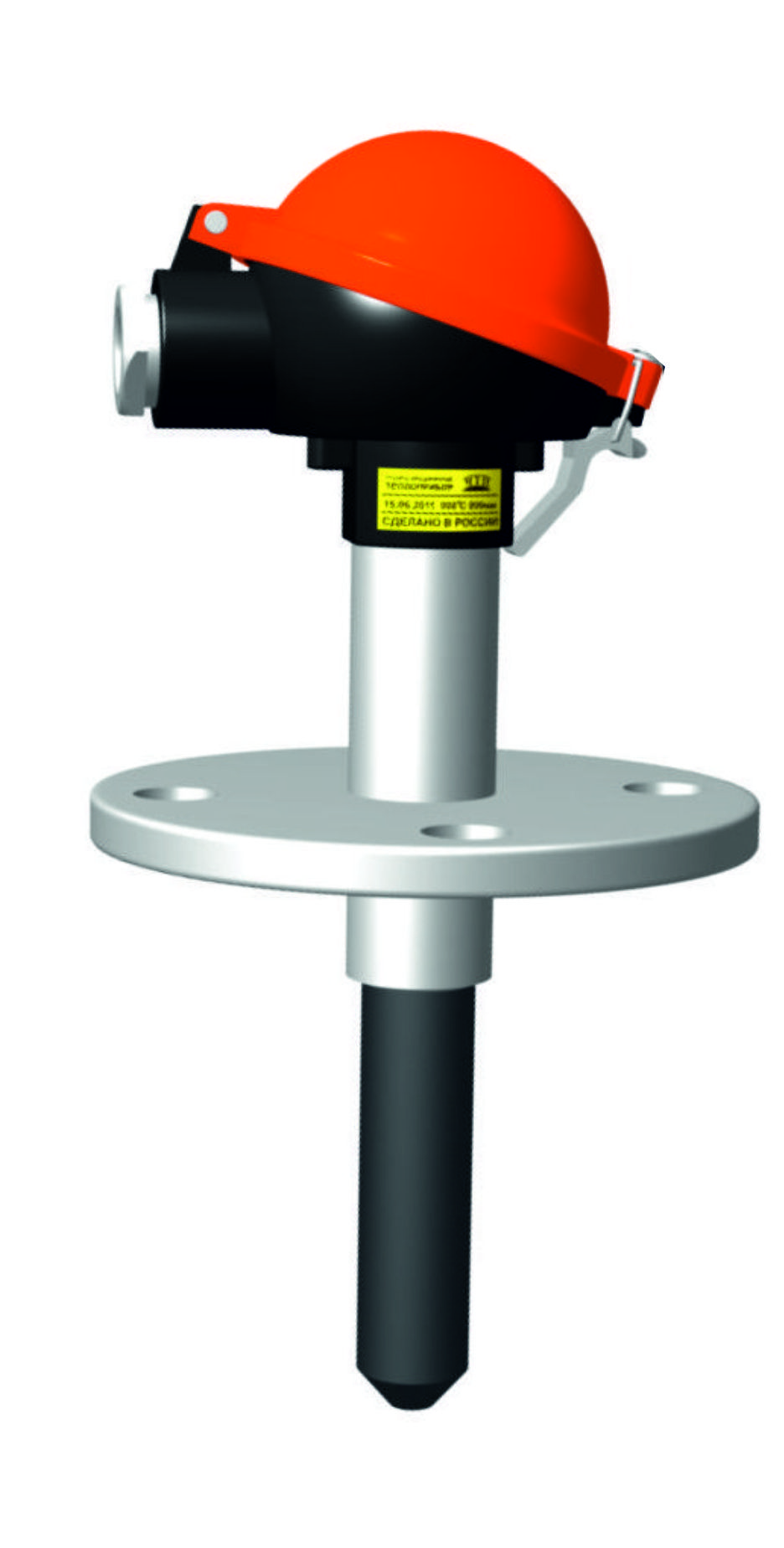

| ТПП/ТПР-0192-05А, -05Б, -06А, -06Б, -05А1, -05Б1, -06А1, -06Б1 |

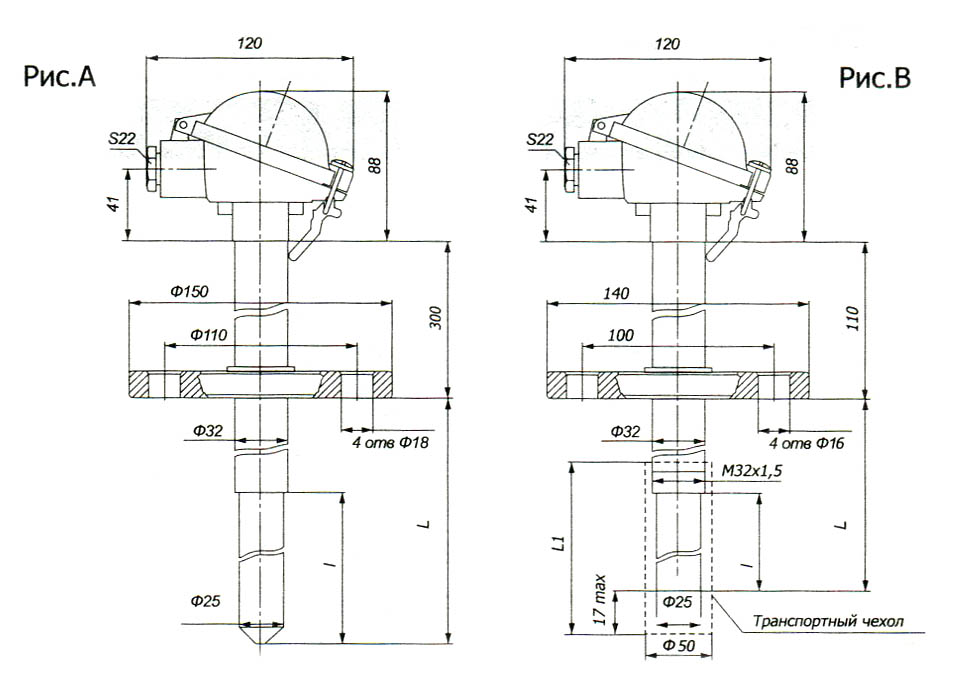

Защитная арматура — из сплава ХН45Ю (D); с фланцем; размер от фланца до головки 110 мм, Ø отверстий фланца — 16 мм, межцентровое расстояние отверстий во фланце —100 мм. Погружаемая часть — газоплотный карбид кремния (d), D/d = 32/35 мм, арматура прямая.
Материал головки — алюминиевый сплав с керамической клемной колодкой. Термоэлектроды Ø0,5/0,5 мм. Рабочий спай изолирован. Негерметичны к измеряемой среде. Усиленная защита термоэлектродов с помощью керамического чехла Ø12x8 мм, с содержанием AL2O3 — 99,7% .
|
